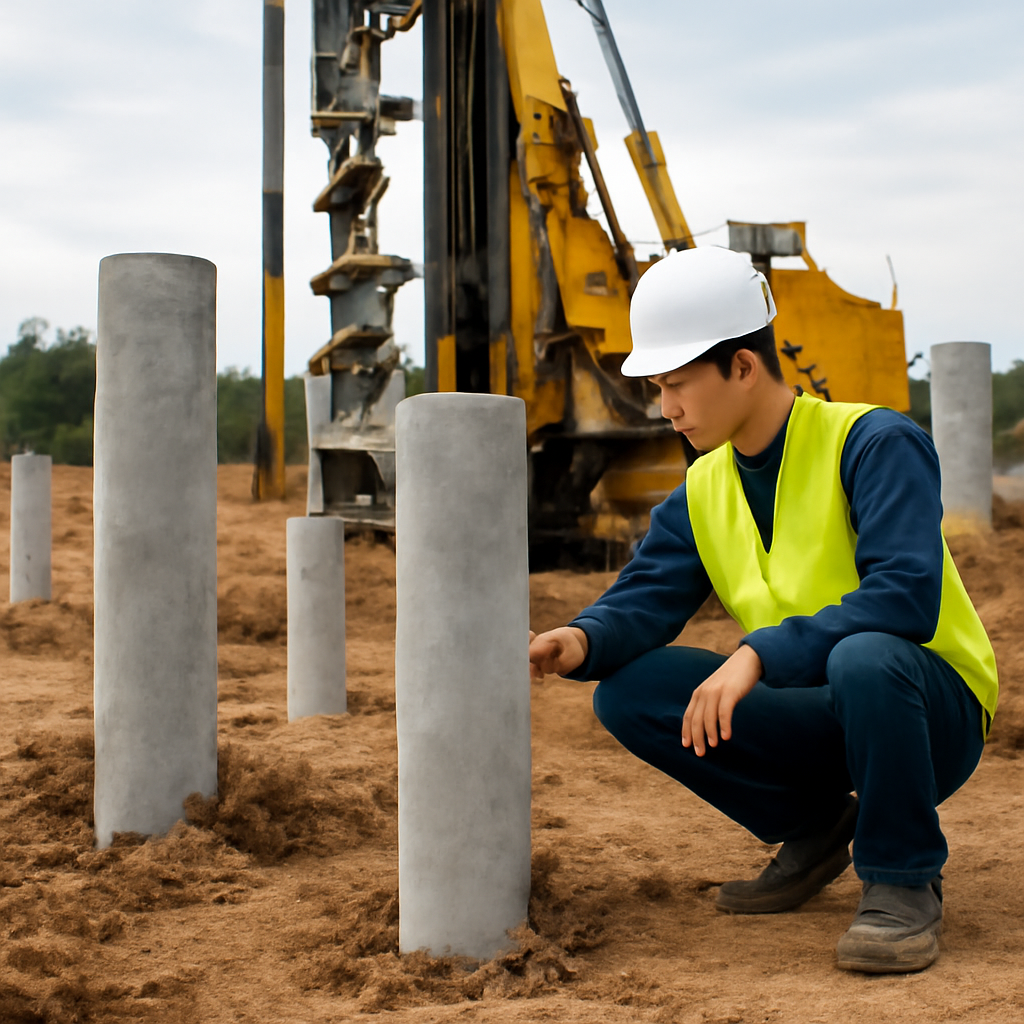

말뚝기초는 건축물의 하중을 지표면 가까이 있는 약한 지반층에만 맡기지 않고, 깊은 곳의 비교적 단단한 지층이나 주변 지반의 마찰저항으로 전달하는 깊은기초 방식입니다. 상부 구조물의 기둥과 벽에서 내려오는 하중을 기초판과 말뚝을 통해 지반으로 분산시키므로, 얕은기초만으로는 허용 지지력이나 침하 기준을 만족하기 어려운 현장에서 중요한 선택지가 됩니다.
다만 말뚝은 지중에 설치되기 때문에 시공이 끝난 뒤 상태를 직접 확인하기 어렵고, 지층 변화와 시공 오차의 영향을 크게 받습니다. 따라서 단순히 말뚝 길이나 개수만 정하는 것이 아니라 지반조사, 하중 검토, 시공성, 인접 구조물 영향, 품질시험을 하나의 과정으로 관리해야 합니다. 이 문서는 특정 현장의 설계를 대신하지 않으며, 기본 계획을 수립할 때 검토해야 할 전문 항목을 이해하기 위한 일반 정보입니다.
말뚝기초의 기본 개념
말뚝은 길이와 직경에 비해 상대적으로 길게 형성된 기초 부재로, 상부의 하중을 지반에 전달하는 역할을 합니다. 하중 전달 원리는 크게 말뚝 선단이 단단한 층에 닿아 지지하는 선단지지와, 말뚝 표면과 주변 흙 사이의 마찰 또는 부착으로 저항하는 주면마찰로 나눌 수 있습니다. 실제 구조물에서는 두 작용이 함께 나타나는 경우가 많으며, 지층 조건과 말뚝 재료, 설치 방법에 따라 기여 비율이 달라집니다.
여러 개의 말뚝을 일정한 간격으로 배치하고 상부를 말뚝머리와 연결하는 부재를 말뚝머리보 또는 파일캡으로 구성하면 말뚝군이 됩니다. 이때 각 말뚝이 받는 하중은 균등하지 않을 수 있습니다. 기둥 위치, 수평력, 편심, 말뚝 간격, 지반의 상호작용을 함께 고려해야 하며, 한 개의 말뚝 지지력만 단순히 합산해서는 말뚝군의 거동을 정확히 판단하기 어렵습니다.
얕은기초와 구별되는 점
독립기초나 줄기초, 온통기초와 같은 얕은기초는 비교적 얕은 깊이에서 지반의 지지력을 이용합니다. 반면 말뚝기초는 깊은 지층으로 하중을 전달하거나, 넓은 지지 면적과 긴 부재를 활용해 침하를 제어합니다. 그러나 깊은기초가 항상 우수한 것은 아닙니다. 지반이 충분히 양호하고 구조물 하중이 크지 않다면 얕은기초가 경제적이고 시공이 단순할 수 있으므로 두 방식을 비교 검토해야 합니다.
어떤 상황에서 필요한가
다음과 같은 조건에서는 말뚝기초 적용을 우선적으로 검토합니다.
- 지표 부근에 연약한 점토, 느슨한 모래, 매립층 또는 성토층이 두껍게 분포하는 경우
- 건축물 하중이 크거나 기둥별 하중 편차가 커서 얕은기초의 부등침하가 우려되는 경우
- 지하수, 액상화 가능성, 반복하중 등으로 지표 부근 지반의 거동을 신중히 평가해야 하는 경우
- 인접 건물이나 지하 구조물 때문에 굴착 범위를 줄이고 깊은 지지층을 활용해야 하는 경우
- 수평하중, 인발력, 전도 모멘트 등 수직 하중 이외의 작용을 기초에서 저항해야 하는 경우
반대로 말뚝 시공 장비가 현장에 들어오기 어렵거나, 주변에 진동과 소음에 민감한 시설이 밀집해 있거나, 지중 장애물이 많다면 다른 기초 형식이나 지반개량을 함께 비교해야 합니다. 적용 여부는 건축물 규모만으로 결정되지 않고 지반조사 결과와 주변 환경을 종합해 판단합니다.
종류와 세부 유형
재료에 따른 분류
- 강재 말뚝: 강도가 높고 길이 조정이나 이음이 비교적 유연합니다. 항타 시공에 사용할 수 있으나 부식, 용접 이음, 운반 조건을 검토해야 합니다.
- 철근콘크리트 말뚝: 공장에서 제작한 기성 콘크리트 말뚝과 현장에서 철근을 조립해 만드는 현장타설 방식으로 나뉩니다. 단면과 품질 관리, 균열 및 철근 배근 상태가 중요합니다.
- 복합 말뚝: 강재와 콘크리트 등 서로 다른 재료를 조합해 하중, 시공성, 내구성의 요구를 맞추는 방식입니다. 접합부와 재료별 거동을 별도로 검토해야 합니다.
시공 방식에 따른 분류
- 항타말뚝: 해머 등으로 말뚝을 지중에 관입합니다. 시공 중 발생하는 관입량과 타격 기록을 관리할 수 있지만 소음·진동과 인접 구조물 영향 검토가 필요합니다.
- 매입말뚝: 선굴착 또는 회전 천공으로 공간을 만든 뒤 말뚝을 삽입하고 필요에 따라 그라우트나 충전재를 사용합니다. 소음과 진동을 줄이는 데 유리할 수 있으나 굴착공의 안정과 충전 품질이 중요합니다.
- 현장타설말뚝: 지중에 천공한 뒤 철근망을 설치하고 콘크리트를 타설합니다. 큰 직경과 깊이를 확보할 수 있지만 공벽 붕괴, 슬라임, 콘크리트 연속 타설, 철근망 위치에 대한 관리가 필요합니다.
하중 전달 방식에 따른 분류
선단지지말뚝은 말뚝 끝이 단단한 지층에 도달해 큰 선단저항을 발휘하는 방식입니다. 마찰말뚝은 말뚝 주변과 지반 사이의 주면마찰을 주된 저항으로 이용하며, 단단한 지층이 깊거나 연속적으로 확인되지 않는 현장에서 검토될 수 있습니다. 실제 설계에서는 두 저항을 분리해 산정하고, 장기 침하와 시공 중 지반 변화까지 반영합니다.
조사부터 시공까지의 진행 절차
- 현장 조건 파악: 건축물의 규모, 지하층 계획, 주변 건물, 도로와 지하 매설물, 장비 진입로, 소음·진동 제한을 조사합니다.
- 지반조사와 지층 해석: 시추, 표준관입시험, 지하수 관측 등 적절한 조사를 통해 지층의 깊이와 연속성, 강도, 압밀 특성을 확인합니다. 조사 지점이 부족하면 지층 변화를 놓칠 수 있으므로 건물 배치와 지형을 함께 고려합니다.
- 기초 형식 비교: 얕은기초, 지반개량, 말뚝기초 등 대안을 지지력, 침하, 공사비, 공기, 민원 및 환경 영향 측면에서 비교합니다.
- 배치와 구조 검토: 말뚝의 직경, 길이, 개수, 간격, 말뚝머리 연결부를 정하고 수직력뿐 아니라 수평력, 인발력, 모멘트, 지진 작용을 검토합니다.
- 시험시공과 시공계획: 필요한 경우 시험말뚝으로 관입성, 천공 안정성, 실제 지지 성능, 장비 적합성을 확인한 뒤 본 시공 계획을 확정합니다.
- 본 시공과 기록: 위치, 수직도, 천공 깊이, 굴착토, 타격 또는 회전 기록, 콘크리트 물량, 철근망 설치, 충전 상태를 현장 기록으로 남깁니다.
- 검측과 성능 확인: 재료시험, 무결성 확인, 정재하시험이나 동재하시험 등 설계와 현장 조건에 맞는 시험을 시행하고, 이상 자료가 발견되면 원인과 보강 방안을 검토합니다.
- 말뚝머리 및 기초판 시공: 설계 높이에 맞춰 말뚝머리를 정리하고, 손상된 콘크리트 제거, 철근 연결, 파일캡 배근과 콘크리트 타설을 순서대로 진행합니다.
시공 순서는 공법과 현장 여건에 따라 달라질 수 있습니다. 특히 항타나 천공으로 주변 지반이 변하면 이미 시공한 말뚝의 지지 성능에도 영향을 줄 수 있으므로, 작업 순서와 장비 이동 경로를 설계 단계에서부터 조정하는 것이 좋습니다.
선택 기준과 설계 시 핵심 검토
| 검토 항목 | 확인할 내용 | 판단에 미치는 영향 |
|---|---|---|
| 지반 조건 | 연약층 두께, 지지층 깊이, 지하수, 지층의 불균질성 | 말뚝 종류·길이·시공법과 침하 가능성을 결정 |
| 구조 하중 | 축력, 수평력, 인발력, 모멘트, 하중 조합 | 직경, 개수, 간격, 말뚝군과 연결부 설계에 반영 |
| 주변 환경 | 인접 건물, 지하 매설물, 소음·진동 민감 시설 | 항타 가능 여부와 저진동 공법 선택에 영향 |
| 시공 조건 | 장비 진입, 작업 공간, 높이 제한, 폐토 처리 | 공법의 실제 적용성과 공사 기간을 좌우 |
| 품질·내구성 | 재료 품질, 부식, 콘크리트 타설, 이음부와 검사 방법 | 장기 성능과 유지관리 위험을 결정 |
설계에서는 허용지지력뿐 아니라 총침하와 부등침하를 구분해 살펴봐야 합니다. 구조물이 전체적으로 조금 내려가는 것보다, 인접한 기초가 서로 다른 양만큼 내려가 기둥과 벽에 변형이 집중되는 경우가 더 큰 문제가 될 수 있습니다. 또한 말뚝 사이의 간격이 지나치게 좁으면 말뚝군 효과가 발생해 개별 말뚝의 저항을 단순 합산하기 어렵고, 너무 넓으면 파일캡 크기와 시공성이 불리해질 수 있습니다.
지하수위가 높거나 굴착공이 깊은 현장에서는 공벽 안정과 지하수 유입을 별도로 검토합니다. 주변 지반의 압밀로 인해 말뚝에 추가 하향력이 작용하는 부마찰, 성토나 인접 굴착으로 인한 지반 변위, 지진 시 액상화와 수평 변위도 현장에 따라 중요한 검토 항목이 됩니다.
비용·공사 기간·현장 조건에 영향을 주는 요소
말뚝기초의 비용은 말뚝 재료와 규격만으로 정해지지 않습니다. 말뚝 수량과 길이, 천공 또는 항타 장비의 규모, 시험말뚝과 품질시험, 철근콘크리트 파일캡, 굴착토와 슬라임 처리, 운반 및 야간·저소음 작업 여부가 모두 영향을 줍니다. 지지층이 깊거나 지층이 불규칙하면 설계 변경과 추가 시공이 발생할 가능성도 고려해야 합니다.
공사 기간은 말뚝 수량, 장비 생산성, 작업 공간, 지하수 처리, 콘크리트 타설 연속성, 시험 결과 확인에 좌우됩니다. 현장 주변에 학교·병원·주거시설이 있으면 작업 시간 제한이나 방진 대책으로 생산성이 낮아질 수 있습니다. 반대로 넓은 작업 공간과 일정한 지층, 반복 작업이 가능한 배치라면 동일한 수량이라도 상대적으로 효율적인 시공이 가능합니다. 정확한 비용과 기간은 설계도서, 지반조사서, 현장 조건을 바탕으로 산정해야 하며 일반적인 단가만으로 판단해서는 안 됩니다.
대표적인 문제와 예방 방법
지지력 부족과 과도한 침하
예상보다 약한 지층, 말뚝 길이 부족, 천공 바닥의 잔류토, 충전 불량, 설계 하중 누락 등이 원인이 될 수 있습니다. 예방하려면 조사 결과를 단순 평균으로 처리하지 말고 지층 변화를 반영하며, 시공 중 기록과 시험 결과를 설계 가정과 대조해야 합니다.
말뚝 위치와 수직도 오차
장비의 흔들림, 지표면 정리 부족, 유도 프레임 미사용, 지중 장애물 때문에 위치가 틀어질 수 있습니다. 오차가 생기면 파일캡과 기둥의 편심이 커지고 인접 말뚝과 간섭할 수 있으므로 측량 기준점을 보호하고, 시공 전후 위치를 확인해야 합니다.
천공공 붕괴와 콘크리트 품질 저하
지하수나 느슨한 사질층에서는 공벽이 무너져 직경이 줄거나 주변 흙이 유입될 수 있습니다. 케이싱, 안정액, 적절한 굴착 순서 등 현장에 맞는 방법을 사용하고, 철근망 설치 후 콘크리트가 중단 없이 계획된 방식으로 채워지는지 관리해야 합니다.
소음·진동과 주변 구조물 피해
항타 공법은 주변 시설에 소음과 진동을 전달할 수 있고, 천공 공법도 장비 진동과 지반 변위를 완전히 배제할 수는 없습니다. 착공 전 주변 건물의 균열과 기울기를 조사하고, 계측기를 설치해 기준값과 공사 중 변화를 비교하는 것이 바람직합니다. 이상 징후가 나타나면 즉시 작업 조건을 재검토해야 합니다.
시공 후 관리와 기록
말뚝기초는 지하에 묻힌 뒤 육안 점검이 제한되므로 시공 기록이 곧 중요한 유지관리 자료가 됩니다. 말뚝별 위치와 번호, 시공 날짜, 깊이, 재료 배치번호, 콘크리트 물량, 타격·천공 자료, 시험 결과, 보수나 보강 내역을 준공 문서에 체계적으로 정리해야 합니다. 이후 건물에서 균열, 문·창호의 반복적인 걸림, 바닥 단차, 기울기, 지하 누수와 같은 변화가 확인되면 발생 위치와 진행 여부를 기록하고 구조기술자 등 공인 전문가의 점검을 받습니다.
기초 자체를 임의로 절단하거나 지하 주변을 추가 굴착하는 행위는 하중 경로와 지반 상태를 바꿀 수 있습니다. 증축, 대형 설비 설치, 인접 터파기, 지하수위 변화가 예정된 경우에는 기존 구조도와 기초 기록을 검토한 뒤 영향 평가를 진행해야 합니다. 정기 점검의 주기와 방법은 건물 용도, 규모, 환경, 구조 형식에 따라 달라지므로 관련 설계자와 유지관리 기준을 따르는 것이 안전합니다.
현장 점검 체크리스트
- 지반조사 지점과 조사 깊이가 건물 배치와 주요 하중 위치를 충분히 대표하는가
- 얕은기초와 지반개량을 포함한 대안 비교가 이루어졌는가
- 말뚝의 재료, 직경, 길이, 간격, 허용오차가 설계도서에 명확한가
- 항타 또는 천공 장비가 현장에 안전하게 진입하고 작업할 수 있는가
- 인접 건물, 도로, 지하 매설물에 대한 사전 조사와 계측 계획이 있는가
- 시험시공, 재하시험, 무결성 확인 등 필요한 품질검사 계획이 마련되었는가
- 공벽 안정, 지하수, 폐토와 슬라임 처리 방법이 정해져 있는가
- 말뚝별 시공 기록과 사진, 측량 자료를 누락 없이 보관하는가
- 말뚝머리 손상, 철근 연결, 파일캡 배근과 콘크리트 타설을 검측했는가
- 시공 중 설계 조건과 다른 지층이나 이상 기록이 발견될 때 보고·승인 절차가 있는가
자주 묻는 질문
말뚝기초는 규모가 작은 건물에도 반드시 필요한가요?
반드시 그렇지는 않습니다. 건물 규모가 작아도 지표면의 지반이 매우 약하면 필요할 수 있지만, 지반이 양호하고 하중이 크지 않다면 얕은기초가 더 적절할 수 있습니다. 지반조사와 구조 검토를 통해 침하와 시공성을 비교해야 합니다.
말뚝의 개수가 많을수록 안전한가요?
개수 증가만으로 안전성이 보장되지는 않습니다. 말뚝 간격, 하중 분담, 파일캡 강성, 지반의 말뚝군 효과, 시공 품질을 함께 검토해야 합니다. 배치가 불합리하면 일부 말뚝에 하중이 집중되거나 공사비만 증가할 수 있습니다.
항타와 천공 공법 중 어느 것이 더 좋은가요?
현장에 따라 다릅니다. 항타는 관입 기록을 활용할 수 있지만 소음과 진동이 클 수 있고, 천공 방식은 주변 영향이 상대적으로 작을 수 있으나 공벽과 콘크리트 품질 관리가 중요합니다. 지반, 장비, 주변 시설, 공기와 비용을 종합해 선택합니다.
시공이 끝난 말뚝의 품질은 어떻게 확인하나요?
말뚝별 시공 기록을 검토하고, 현장 조건과 설계 목적에 맞춰 정재하시험, 동재하시험, 무결성 시험 등 필요한 방법을 적용합니다. 모든 시험을 일률적으로 적용하는 것은 아니며, 시험의 종류와 수량은 설계자와 관련 기준에 따라 정해야 합니다.
말뚝 길이는 현장에서 임의로 정할 수 있나요?
임의로 정해서는 안 됩니다. 설계상 지지층의 위치, 하중, 침하 검토를 근거로 정하며, 실제 시공 중 예상과 다른 지층이 나타나면 기록을 남기고 설계자와 감리자의 검토를 거쳐 변경해야 합니다.
주변 건물에 균열이 생기면 말뚝 시공이 원인인가요?
공사와의 시간적 관계만으로 원인을 단정할 수 없습니다. 기존 균열, 지반 상태, 굴착과 배수, 교통 진동 등 여러 원인이 있을 수 있으므로 사전 조사 자료와 계측 기록을 비교하고, 필요하면 구조·지반 분야 전문가의 현장 조사를 받아야 합니다.
시공 후 기초를 특별히 관리해야 하나요?
지하에 설치된 부재를 직접 확인하기는 어렵지만, 건물의 균열·기울기·바닥 단차와 같은 변화를 관찰하고 관련 기록을 보관해야 합니다. 증축이나 인접 굴착처럼 지반과 하중 조건을 바꾸는 작업을 할 때는 기존 기초에 대한 영향 검토가 선행되어야 합니다.
마무리
말뚝기초의 핵심은 깊은 기초를 선택하는 데 있지 않고, 지반과 구조물 사이의 하중 전달을 예측하고 실제 시공 상태를 확인하는 데 있습니다. 조사 자료의 신뢰성, 공법의 현장 적합성, 말뚝군과 파일캡의 구조 거동, 주변 영향, 시공 기록을 함께 관리해야 장기적인 침하와 품질 문제를 줄일 수 있습니다. 구체적인 설계와 공법 결정은 현장 지반조사서와 구조도서를 바탕으로 자격을 갖춘 건축·구조·지반 분야 전문가 및 관련 공식 기준을 확인해 진행해야 합니다.
